Wat is Centerloos Slijpen?

Centerloos slijpen is een rondslijp­bewerking, waarbij een product tussen twee schijven wordt geplaatst. Een liniaal dient hierbij als onder­steuning. De ene schijf (regelschijf) zorgt ervoor dat het product gaat draaien en tevens dat de hogere snelheid van de andere schijf (slijpsteen) niet wordt overgenomen. Een constante omloop­snelheid is van belang. De afstand tussen beide schijven bepaalt de diameter (slijpmaat) van het product. Deze afstand is zeer nauwkeurig regelbaar (µ bereik).

Voordelen van centerloos slijpen:

  • Geen inspantijden, dus tijdsbesparing en daardoor hoge productiviteit.
  • Korte insteltijden, dus flexibel.
  • Hoge nauwkeurigheid, dit omdat kleine toleranties haalbaar zijn, doordat de positioneer-onnauwkeurigheid van de slijpschijf tot de regelschijf de helft is t.o.v. de positionering van de slijpschijf bij rondslijpen.
  • Het centreren van het product is niet van toepassing.
  • Dunne naaldvormige producten kunnen gemakkelijk geslepen worden, omdat ze door de steun van de regelschijf en steunlineaal niet door kunnen buigen.
  • Grote verspaningscapaciteit. Machines voor centerloos slijpen hebben hoge vermogens, soms tot 40Kw.
  • In de slijpschijf zijn eerdere vormen te maken, zodat meerdere diameters tegelijk geslepen kunnen worden.

Er onderscheiden zich twee technieken:

Centerloos Doorvoerslijpen

Doorvoer slijpen wordt toegepast bij cilindrische producten, waarbij de grootste diameter wordt geslepen (zie afbeelding hier naast). Doordat de regelschijf onder een hoek t.o.v. de slijpsteen staat wordt het product tussen de schijven van voor naar achter getrokken. Deze techniek maakt het mogelijk producten d.m.v. een lopende band aan- en af te voeren, hierdoor wordt een hoge mate van automatisering mogelijk gemaakt. Indien het product het toe laat kunnen zelfs meerdere machines in een keten geschakeld worden.

Productspecificaties

De producten kunnen met de volgende specificaties worden gemaakt
*) In afwijking hierop zijn wellicht nog meerdere mogelijkheden
SlijpdiameterØ 0,3 - Ø 60
In bepaalde omstandighedenØ 100
LengtesTheoretisch onbeperkt
TolerantieIn µ bereik
Ruwheden< Ra 0,1 en < Rt 1

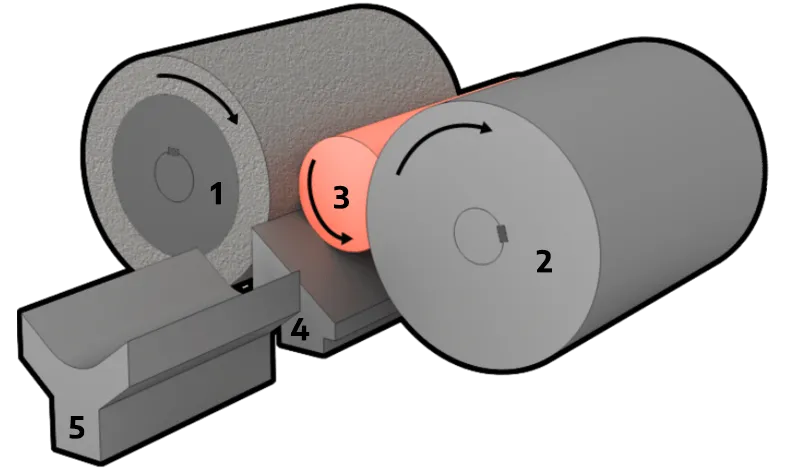

  1. Slijpschijf
  2. Regelschijf
  3. Product
  4. Steunlineaal
  5. Aanvoergoot

Centerloos Insteekslijpen

Insteek slijpen wordt toegepast voor producten met meerdere vormen en/of diameters. De twee schijven staan horizontaal t.o.v. elkaar. De producten worden verticaal tussen de schijven gelegd, waarna vervolgens d.m.v. een slede de schijven naar elkaar worden bewogen, zodat de slijpmaat wordt gerealiseerd. De producten worden handmatig ingelegd of bij grote series d.m.v. een portaallader.

In de afbeelding hiernaast wordt een product voorgesteld, waarbij 2 diameters tijdens dezelfde bewerking worden geslepen. Voordeel hierbij is, dat de excentriciteit van de diameters nihil is.

Productspecificaties

De producten kunnen met de volgende specificaties worden gemaakt
*) In afwijking hierop zijn wellicht nog meerdere mogelijkheden
SlijpdiameterØ 0,3 - Ø 30
Lengtes1.000 mm maximaal
Lengte slijpdiameter< 350 mm
TolerantieIn µ bereik
Ruwheden< Ra 0,1 en < Rt 1

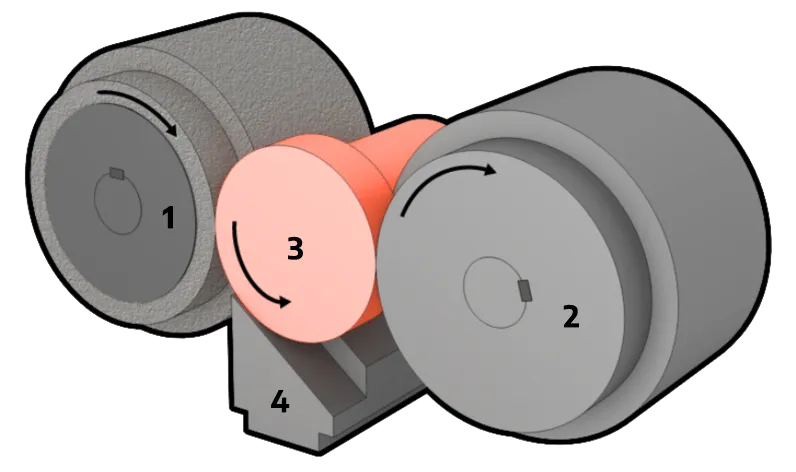

  1. Slijpschijf
  2. Regelschijf
  3. Product
  4. Steunlineaal
